超声波焊接原理：随着超声波技术的广泛应用，一些超声波技术的爱好者希望制造自己的超声波点焊机。从理论上讲这是可行的，但
昆山雷保超声波在这里强调了一点：自制的超声波点焊机需要相关专业人员来制作。如果您想自己做，则必须至少在专业技术人员的指导下进行。以下是自制超声波点焊机的简要介绍，供您参考：
1.首先，必须了解超声波点焊机的焊接原理
超声波焊接是固相焊接方法。焊接原理是超声波发生器将50 / 60Hz交流电转换为15、20、28、35或40KHz电能。通过换能器，高频电能再次转换为相同频率的机械振动，然后通过一组可以改变振幅的振幅调制器将机械振动传递到焊接头！焊接头将接收到的振动能量传递到要焊接的工件上。在接头处，在该区域中，由于工件表面与内部分子之间的摩擦，传递到界面的温度升高。融化了。振动停止后保持在工件上的短期压力使两个焊件以分子连接方式固化为一体。通常，焊接时间小于1秒，并且获得的焊接强度与产品主体相当。焊接部位的外观精美，不变色，不发黄。
2.超声波点焊机的基本配置

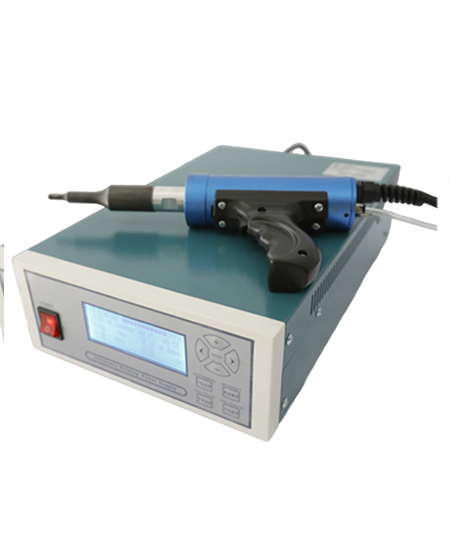

超声波点焊机主要由换能器系统，机架，超声波发生器和机头等主要部件组成，其细分结构如下：
换能器系统：由换能器，中间放大器和集中器（工具头）组成。
机架：机架是整个设备的基础，机架的上部是机头，下部是用于安装气动元件的后部，右下部是用于控制电源的。
超声发生器：超声发生器输出20KHz / 28KHz / 35Khz / 40KHz超声能量为换能器供电。超声波发生器具有自动频率跟踪和过载保护功能。发电机面板上有数字显示屏，电源开关，频率测量按钮，气动测试，指示灯和电源指示。
电源开关：与关闭或打开控制箱背面的电源相同。
频率测量按钮：更换焊头时使用。
气动测试：焊头用于校平。
电源插座：用于输出AC 220V / 50KHZ
10A保险丝座：用于连接传感器
工作指示灯：表示超声波点焊机工作正常制成。
输出故障指示灯：亮起时，表示输出过电流，已被自动保护，并且没有功率输出。
焊接，保压时间，输出功率，预压缩：与面板按钮设置相同。
输出插座：用于换能器，由于两根芯线和插头芯线的颜色不同，错误操作会损坏发电机，因此不允许用户自行更换。
接地端子：由于发电系统中的高压，为了确保发电机的安全使用，必须将该端子连接到接地线。
焊接头：头在能量转换系统中起固定的支撑作用，并配备有压力装置，导电装置，上限结构等。
3.根据具体情况，选择超声波点焊机的技术指标，例如：
点焊尺寸：直径1-10mm
焊接时间：0.05〜1S
主要应用：塑料铆接和织物定位
超声波频率：28KHz
电源：220V / 50Hz
外观尺寸：500 * 180 * 400mm
